在Revit中使用“洞口”工具可以在墙、楼板、天花板、屋顶、结构梁、支撑和结构柱上剪切洞口。
在剪切楼板、天花板或屋顶时，可以选择竖直剪切或垂直于表面进行剪切。您还可以使用绘图工具来绘制复杂形状。
在墙上剪切洞口时，可以在直墙或弧形墙上绘制一个矩形洞口。(对于墙，只能创建矩形洞口。不能创建圆形或多边形形状。)
创建族时，您可以在族几何图形中绘制洞口。

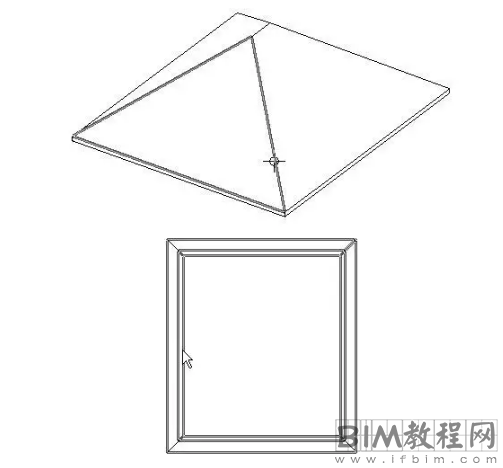

屋顶洞口、老虎窗以及贯穿楼板和天花板的楼梯洞口示例
Revit通过下面的步骤可以在直墙或弯曲墙上剪切矩形洞口。
建筑示例

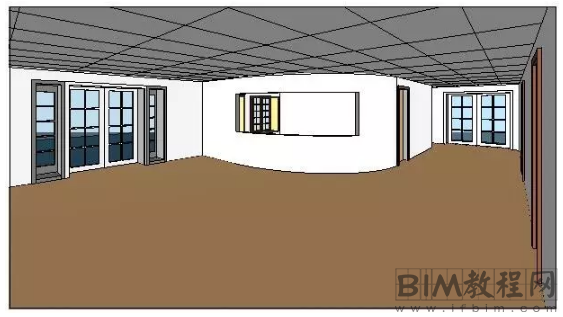

弧形墙上的洞口视图
结构示例
墙上洞口的视图
在墙上剪切矩形洞口

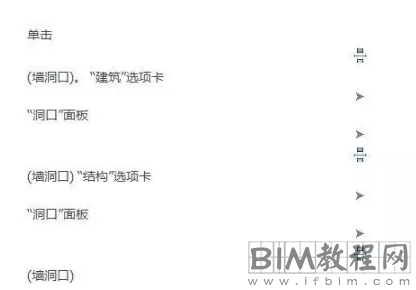

打开可访问作为洞口主体的墙的立面或剖面视图。
1、选择将作为洞口主体的墙。
2、绘制一个矩形洞口。
3、待指定了洞口的最后一点之后，将显示此洞口。
4、要修改洞口，请单击“修改”，然后选择洞口。
可以使用拖曳控制柄修改洞口的尺寸和位置。也可以将洞口拖曳到同一面墙上的新位置，然后为洞口添加尺寸标注。
Revit在楼板、屋顶和天花板上剪切洞口主要通过下面的步骤可以在屋顶、楼板或天花板上剪切洞口(例如用于安放烟囱)。可以在这些图元的面剪切洞口，也可以选择整个图元进行垂直剪切。
如果选择了“按面”，则在楼板、天花板或屋顶中选择一个面。如果选择了“垂直”，则选择整个图元。
Revit将进入草图模式，可以在此模式下创建任意形状的洞口。
通过绘制线或拾取墙来绘制竖井洞口。
提示通常，您会希望在主体图元上绘制竖井，例如在平面视图中的楼板上。
如果需要，可将符号线添加到洞口。
绘制完竖井后，单击“完成洞口”。
带符号线的竖井洞口
要调整洞口剪切的标高，请选择洞口，然后在“属性”选项板上进行下列调整：
为“墙底定位标高”指定竖井起点的标高。
为“墙顶定位标高”指定竖井终点的标高。
单击“应用”。
竖井将穿过所有中间标高，并且在这些标高上都可见。如果在任意标高上移动竖井，则它将在所有标高上移动。符号线也在所有标高上都可见。
