最近研究了一个有关于幕墙替换嵌板后导入navisworks和lumion中材质的问题以及解决方案，很多小伙伴在绘制完模型之后都会导入navisworks和lumion中进行查看和渲染，在材质替换的时候，经常会有你替换一个材质其他的构件也会跟着改变材质，或者是一个整体就是一个材质，不知道小伙伴有没有碰上这种情况呢，如果有的话，让我们一起来研究一下吧
一、revit幕墙嵌板在navisworks中出现的问题及解决方法
1、导出一个NWC格式的文件，（不会导出的小伙伴看这里：在revit中，点击大R符号，在左上角，然后我们会看到一个导出，左键单击导出会看到一个NWC，左键就可以导出了）

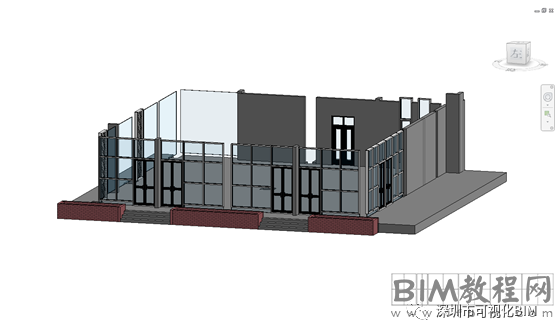

导出图如图所示

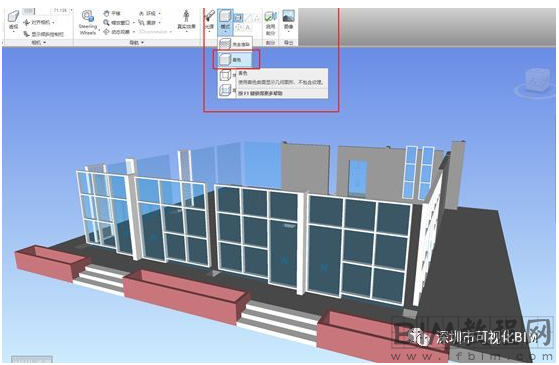

2、打开navisworks软件，打开导出的模型，在这需要给模型进行一个着色，视点—模式—着色
3、着完色后会看见我们之前替换的门嵌板是一个整体，为合成部分。？？？头顶一个大问号我们的门嵌板不是有门框、把手吗，怎么都和玻璃一样了
4、那如果我们要中门嵌板的门框呢，要怎么办？经过我们进行测试过后终于发现问题还是在revit模型当中，在revit中，门嵌板的门框、把手、玻璃都是有材质的。
所以，在revit中添加，选中嵌板，-点击编辑类型，在材质和和装饰中可以进行添加材质，点击按类别后面会出现3个点,点击3个点就可以材质浏览器的界面
替换材质,选择需要替换材质的构件—选择材质—确定—应用—确定（使用同样的方法替换其他门窗嵌板的材质）
替换材质,选择需要替换材质的构件—选择材质—确定—应用—确定（使用同样的方法替换其他门窗嵌板的材质）

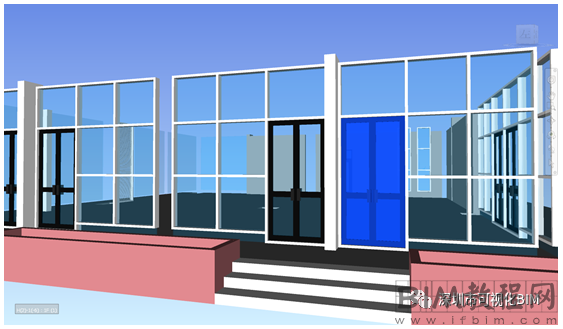

5、材质替换后
再导出一个NWC文件，在navisworks中打开，依旧要选择着色
6、发现还是选不中门框、把手、玻璃，他还是一个整体。在你选中门嵌板的时候，单击右键，选择“将选取精度设置为几何图形”，就可以选中门框等了
这样，我们的revit幕墙嵌板在navisworks中出现的问题就解决了
二、revit幕墙嵌板在lumion中出现的问题及解决方法
1、在导出lumion文件时，会有两种方法，第一种时导出FBX格式,方法和导出navisworks一致
第二种是使用插件导出
2、我们会发现两种导出的模型在lumion打开一开始是不一样的，导出FBX格式是整个模型都是一个材质，而使用插件导出的是有分材质的
3、开始替换材质，选择材质—选择需要替换材质的构件—选择材质—保存（在左下角有一个√的符号，添加完材质一定要记得保存，不然刚刚的努力就白费了哦）
4、在替换材质的时候发现问题了，两张图，下方图一这个模型是使用revit软件自带导出的，下方图二的模型是使用插件导出的，两个模型，在同样选择楼梯构件的情况下，使用插件导出的把模型中的构造柱和百叶也选中了，而FXB格式的只是选中了楼梯，这是怎么一回事呢？
第二个是门嵌板的问题，下方图一是使用插件导出的，模型在材质上有区别的，可以分别选中；下方图二是FBX格式，FBX导出的门嵌板材质上是没有区分的，只能选中一个构件
所以我们需要进入到revit中去查找一下原因,看到下面的图片我们会发现这些材质都是按类别
5、故我们可以得出以下结论：
在导出的FXB模型中，它是按构件类型名称来分的，类型名称一样的构件会都被选中，
使用插件导出的模型，是按材质类别来分的，材质类别一致的会都被选中
如果在revit中添加了材质，那么在lumion中点击替换材质的时候，就不会出现和别的构件材质一样了（除非材质一致）
在revit中未添加材质且材质为按类别，会出现替换一个构件而其他构件也会被替换
在revit中未添加门窗嵌板材质导出的模型，无论是两种方法的哪一种，导出的模型门框，把手，玻璃都为一个整体，可看下图（因为在小编导出lumion模型的时候已经添加了门嵌板的材质，所以未添加材质的就在这里简单的说明一下）
导出FBX格式时，小编有一个大胆的想法，就是将revit幕墙门窗嵌板族改为嵌套族，希望大家勇于尝试
最后，当我们需要使用lumion做渲染图时，最好能在revit中记得给模型添加材质哦，尤其是门窗嵌板；lumion两种导出方案我们都看了，你会选择哪种呢？个人会选择第二种哦，有两个原因，第一个是插件导出文件较小、时间短；第二是在lumion中更方便改材质，。
