Revit过滤器的使用方法：关于Revit中过滤器的应用及过滤条件选择

    在Revit中进行机电建模时，通常类型繁多，管线复杂，这时就要借助过滤器隐藏或区分不同类别管道。

    不同系统过滤条件不尽相同，以下分别从水管、桥架、风管介绍。

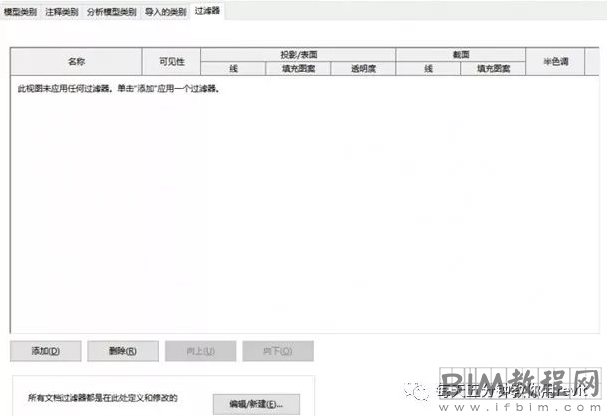

    1、水管以喷淋管为例：快捷键“VV”,打开“可见性/图形替换面板”，点击过滤器，如图所示。

    点击“编辑/新建”按钮，点击“创建”，如图所示。

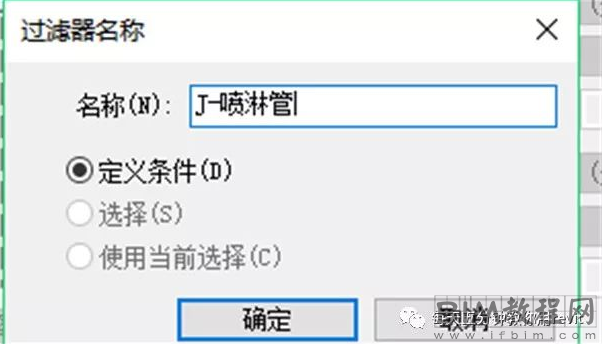

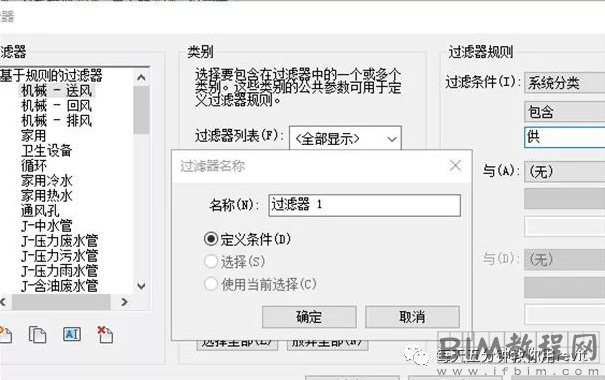

    修改名称，改为J-喷淋管，点击确定，过滤器列表选择“全部显示”，隐藏未选中类别选项，如图所示。

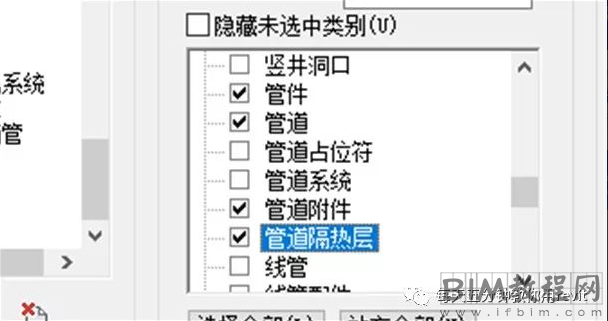

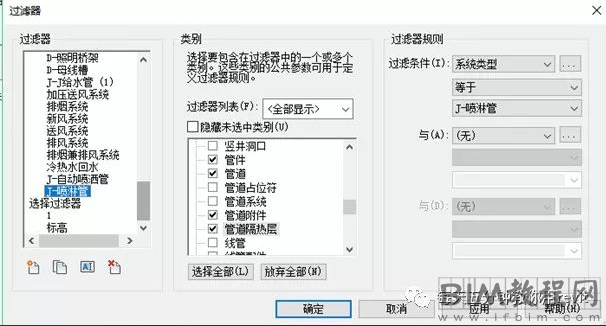

    过滤条件选择“系统类型，等于，J-喷淋管”，如图所示。

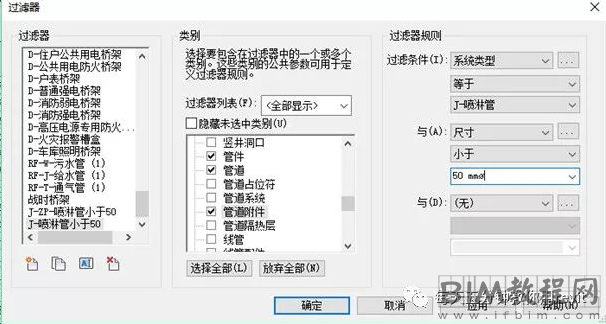

    点击确定，喷淋管过滤器就好了，有时喷淋管管径50mm以下，在后期处理中不需要，则要借助过滤器，其过滤器设置如图所示。

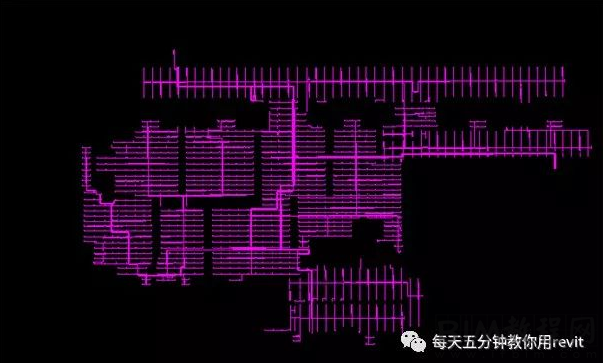

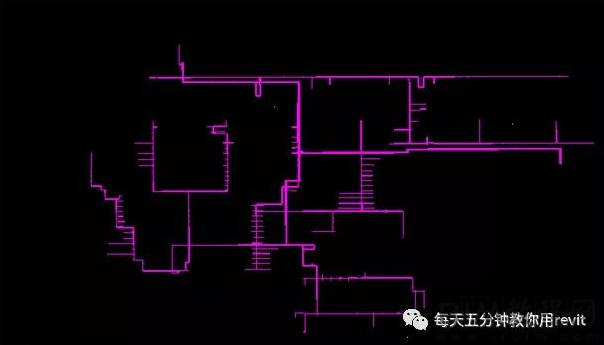

    下图分别为设喷淋管小于50mm的过滤器前后的效果。

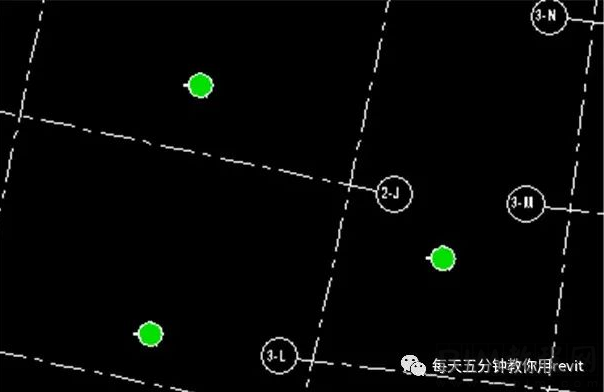

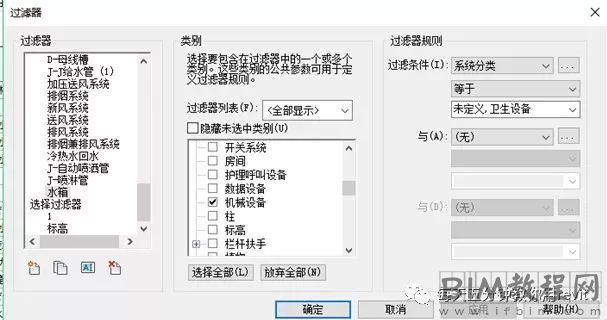

    在给排水系统建模过程中，还会需要放置设备，但有时候却需要隐藏为了不影响其他专业设备，需设过滤器，如图所示。

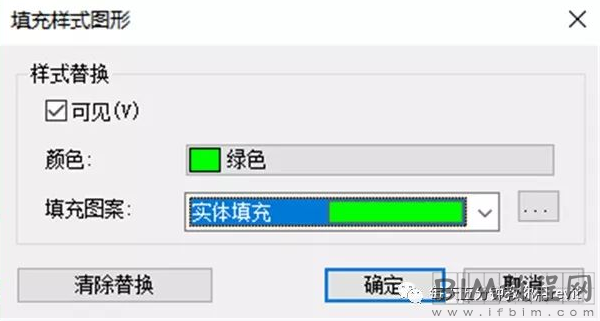

    还可以对水箱进行颜色设置，点击“过滤器，填充图案”进行设置，形成的图形如图所示。

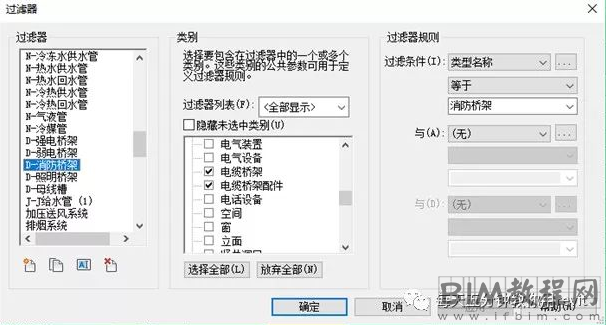

    2、桥架以消防桥架为例：其过滤器设置如图所示。

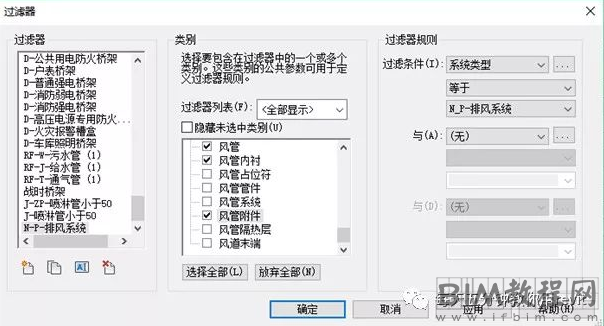

    3、风管以排风系统为例：风管的过滤条件也是系统类型，如图所示。

    过滤器的应用的意义：建模时往往管线、设备较多，可以将暂不需要的隐藏，同时也可以用来区分类别，如桥架即可在过滤器上设置不同颜色以示区别。
