Revit爆炸视图怎么做？Revit制作分解、爆炸视图详细图解

风一样自由 • 2020年7月26日 pm8:47 • Revit技巧 • 阅读 4490

爆炸视图很多人都见过，尤其是从Revit2016版开始就新增了爆炸视图功能，这个功能会让你的PPT更出彩，让你的图纸更加有趣和可视化！

学起来难吗？

总共分四步，

第一步，打开模型并选中需要分解的构件，单击“修改”选项卡中的的“置换图元”，这个功能的工具提示是：用于创建特定于视图的模型图元标识，可以在视图中替代。我们将使用这个功能来创建分解视图。

第二步，以一个别墅模型为案例选中屋顶后点击置换图元，在屋顶中会出现一个三维移动坐标，如下图所示。

第三步，向所需方向移动坐标就可使屋顶向相应方向移动，例如我们将坐标向上移动，如图所示。

第四步，为了方便观察屋顶从哪儿分解出来，我们可以选中分解后的屋顶，给它添加路径，如下图所示。并且路径的线型和颜色也是可以修改的，只需要在对象样式中找到注释对象，然后在注释对象中对位移路径进行设置即可。

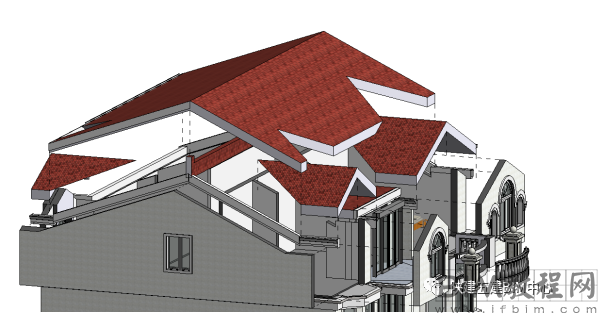

最终效果如图所示：

来源：陕五建BIM中心
