Revit地平开挖放坡：Revit做基坑放坡开挖方法应用

    今天我们继续聊聊放坡开挖，这次说说第二种办法，还是通过地形表面这个功能：

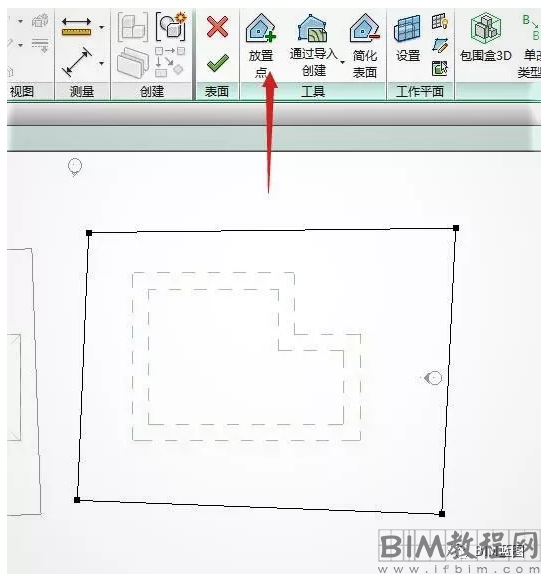

    1、建立基坑顶与基坑底轮廓参照线，使用地形表面工具通过放置点创建原始平整场地过后的地形（有坐标点可以直接导入)。

    2、修改原始地形名称为：开挖前，阶段化：现有类型。

    3、使用平整区域，弹出提示，选择第一种：创建与现有地形表面完全相同的新地形表面（这样做的目的在于新创建的地形会在原有地形基础上进行自动剪切）。

    4、选中原有地形，修改此时地形名称：开挖后，阶段：新构造（这样做的目的是为了区分两个地形创建的阶段化不同），然后通过放置足够多高程点到基坑顶和基坑底（注意坑顶和坑底高程分别放，这里用高程0m放置到基坑顶四周边线，高程-3m放置到基坑底四周边线）

    5、放置完基坑顶和基坑底高程点后，这时进入三维查看模型，坡度已经形成，查看左边属性栏显示净剪切/填充：代表挖填方量差值。填充：代表填方。截面：代表挖方。由于这里只有挖，所以净剪切/填充=截面。

    6、总结：我们来对比下方法之一与方法之二，方法之一采用地形拆分、合并，再用体量计算了挖方，方法之二新建地形基于原始地形通过平整区域功能，再通过修改地形名称、阶段化，软件自动给我们计算了两个地形体积之差计算出了挖方。

    7、方法之一采用地形拆分、合并，再用体量计算了挖方，V1=704.218m?

    8、方法之二新建地形基于原始地形通过平整区域功能，再通过修改地形名称、阶段化，软件自动给我们计算了两个地形体积之差，计算出了挖方。V2=699.094m?

    9、V1与V2作比较，不相等，原因在于通过第二种放置大量高程点的方法，在基坑转角部位无法完美的形成圆滑坡度，造成扣减体积不是很准确。如下图所示。
