在电气族定制过程中，电气设备的线管出线位置往往不是很确定，且出线数量也多有不同。那么今天小编给大家介绍一个用于电气设备线管出线的特殊连接件-表面连接件。
在电气设备族中，我们点击线管连接件命令
常规状态下，我们需要拾取一个面或设置一个工作平面来放置这个线管连接件，且需要指定连接件尺寸
此种方式会将线管中心限制在面的中心，且管径需要进行指定或参数化。
那么在我们点击了”线管连接件“命令后，其实可以注意一下选项栏的内容。

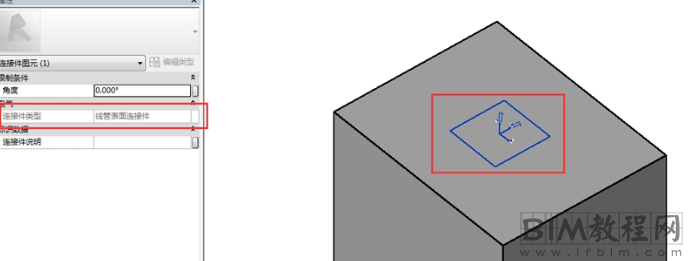

这里除了单个连接件外，还有一个表面连接件的选项。利用它可以在设备某表面布置一个可以连接多个线管且无需设置管径的连接件。
此时在使用这个设备族时，就可以从这个面上任意位置引出多个任意直径的线管了。
