Revit中所创建的图元不可见怎么办？关于Revit图元不可见的那些解决方法

对于刚接触Revit软件的BIMer来说，控制图元的可见性是一道过不去的坎。有时明明已经创建了某个图元，但在视图中怎么也找不到，这种情况的出现，不仅影响了工作的心情，同时也降低了工作效率。今天我们就谈谈图元不可见的那些事。

坑存在的可能性

1.规程；

2.裁剪视图（平面视图）；

3.视图样板；

4.视图范围（平面视图）；

5.模型类别（可见性/图形）；

6.过滤器（可见性/图形）；

7.剖面框（三维视图）。

一、规程

在创建Revit图元之前，需要先确定图元的规程（建筑、结构、机械、电气、卫浴、协调），某些图元会在不同的规程下显示或隐藏，如规程为“结构”时，建筑墙则无法显示（如图1~2所示)。

图1“建筑”规程

图2“结构”规程

二、裁剪视图（平面视图）

在属性栏中勾选“裁剪视图”后，裁剪范围框以外的图元不可见，只能看到框内的图元。当不勾选“裁剪区域可见”时，裁剪视图框也不可见，此时创建在视图裁剪框以外的图元均不可见（如图3~5所示)。

图3未“裁剪视图”

图4“裁剪视图”一

图5“裁剪视图”二

三、视图样板

使用“视图样板”（如图6所示)可提前设定视图中不同图元的可见性，如在设定的“建筑视图”样板中与结构相关的图元均不可见。在创建新图元的过程中，如图元属性与视图样板不匹配，则会出现创建的图元不可见的情况。

图6视图样板

四、视图范围（平面视图）

因“视图范围”设置不当引起的图元不可见，是引起“视图不可见”的主要原因之一（如图7所示)。“视图范围”具体的使用方式可参考Revit帮助文件（如图8所示)。

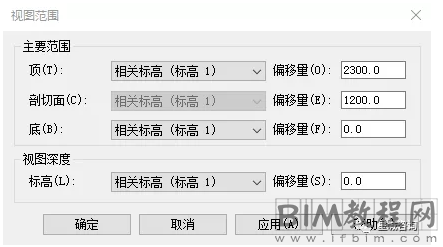

图7视图范围

图8“视图范围”参考

五、模型类别（可见性/图形）

在“可见性/图形”中，通过控制“模型类别”（如图9所示)来控制视图中图元的显隐是最常用的方式。“模型类别”类似于AutoCAD软件中的“图层”功能，当不勾选某一模型类别时，则该图元在视图中不可见，如不勾选“墙”模型类别，视图中创建的墙体不可见。

图9模型类别

六、过滤器（可见性/图形）

“可见性/图形”中的“过滤器”（如图10所示)功能，是根据使用者的意愿按照某种规则创建的某类图元的集合，如不勾选过滤器中的“可见性”，则新创建的属于该过滤器的图元在视图中不可见。

图10过滤器

七、剖面框（三维视图）

在“属性栏”中打开“剖面框”（如图11所示)，可以将需要的图元放置在“剖面框”内以便观察，而“剖面框”以外的图元均不可见。在打开“剖面框”的情况下，如创建的图元位于“剖面框”外部，则图元无法显示。因剖面框线的存在，很容易发现此种条件下图元不可见的原因，如果在“可见性/图形”下“注释类型”中不勾选“剖面框”（如图12所示)，此时剖面框不可见，图元不可见的原因较难发现。
