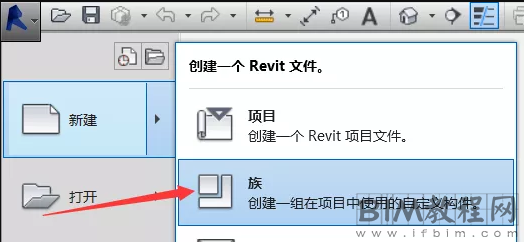

1、首先在revit中先新建一个族，选择【公制常规模型】

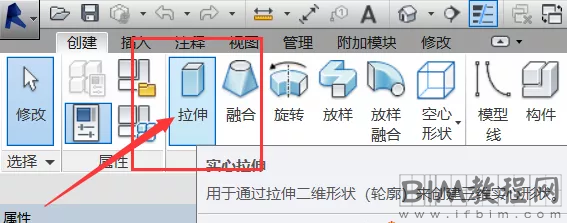

2、之后进入主界面后用【拉伸】命令先绘制出两个外轮廓。

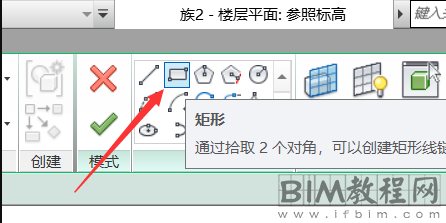

3、在绘制两个矩形时，使用移动命令要把中点对准基准线。向上偏移，距离可取任意值。
4、切换到立面-东，更改更改厚度，即把拉伸终点为200。再切换至立面-前，把最外面的矩形框向上偏移，距离可任意确定，注意点击分开命令。
5、之后开始创建中间部分，在两个矩形中间，绘制正方体，之后运用六边形图案在中间挖洞，最后再点击连接，即可创建出一个六边形窗洞结构。
