在透视模式中编辑形状
编辑形状的源几何图形来调整其形状。
1.选择一个形状。
2.单击“修改|形状图元”选项卡?“形状图元”面板?（透视）。

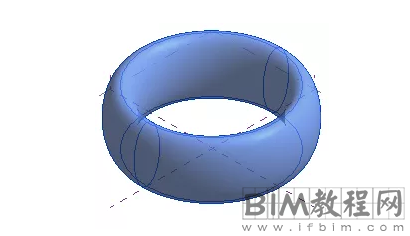

形状会显示其几何图形和节点。
3.选择形状和三维控件显示的任意图元以重新定位节点和线。
也可以在透视模式中添加和删除轮廓、边和顶点。如有必要，请重复按Tab键以高亮显示可选择的图元。
4.重新调整源几何图形以调整形状。
在此示例中，将修改一个节点。
5.完成后，请选择形状并单击“修改|形状图元”选项卡?“形状图元”面板?（透视）以返回到默认的编辑模式。
向形状中添加轮廓
添加轮廓，并使用它直接操纵概念设计中形状的几何图形。
1.选择一个形状。
2.单击“修改|形状图元”选项卡?“形状图元”面板?（透视）。
3.单击“修改|形状图元”选项卡?“形状图元”面板?（添加轮廓）。
4.将光标移动到形状上方，以预览轮廓的位置。单击以放置轮廓。

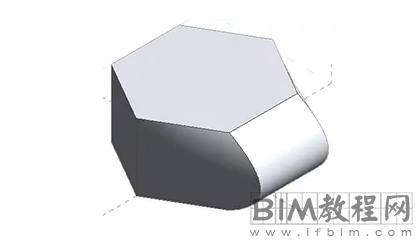

生成的轮廓平行于最初创建形状的几何图元，垂直于拉伸的轨迹中心线。
5.修改轮廓形状来更改形状。
6.当完成表格选择后，单击“修改|形状图元”选项卡?“形状图元”面板?（透视）。
修改形状轮廓
编辑形状所基于的轮廓或路径。
1.选择要编辑的轮廓、路径或表面。
在某些情况下（例如在放样或放样融合中），这在透视模式中可能会更容易实现。
2.单击“修改|形状图元”“模式”面板（编辑轮廓）。
绘图区域将进入绘制模式。但基于参照几何图形而创建的形状没有绘制模式，需要直接修改参照几何图形。
3.可以使用“修改|形状图元>编辑轮廓”选项卡上的绘制工具来编辑轮廓。工作平面查看器尤为有用。
注：在编辑锁定的轮廓时，只有主轮廓可以编辑。主轮廓通常是作为参照标高或平面主体的轮廓。
4.单击（完成编辑模式）。
锁定或解锁形状轮廓
锁定形状轮廓以约束其与形状中其他轮廓的关系。
锁定轮廓后，形状会保持顶部轮廓和底部轮廓之间的关系，并且操纵方式受到限制。在操纵一个锁定轮廓时，也会影响另一个轮廓，进而影响整个形状。例如，如果选择顶部轮廓并将其锁定，所有轮廓会采用顶部轮廓的形状。
轮廓解锁后，可以通过任何方式操纵形状。
注：使用透视模式访问形状轮廓。
锁定形状轮廓的步骤
1.选择一个形状。
2.单击“修改|形状图元”选项卡?“修改形状图元”?（锁定轮廓）。
所选轮廓控制着锁定的形状。
所有形状轮廓都将锁定，其中包括在上次解锁该轮廓后所添加的任何附加轮廓。
注：使用透视模式查看形状轮廓。
解锁形状轮廓的步骤
1.选择一个锁定的形状。
2.单击“修改|形状图元”选项卡?“修改形状”面板?（解锁轮廓）。
