Revit族的创建方法：Revit常用管道系统标记族的制作与放置

    文章来源：深圳市可视化BIM

    在使用revit绘制管道时通常会有管道、管件、附件、末端、设备等需要绘制，这些东西使管道成为一个系统，比如排水系统、给水系统、消防系统等。绘制完后最重要的是需要出图，今天这篇说的就是怎么给管道、管件、附件等进行标注。首先，打开一个之前绘制好的给排水及消防给水模型，这是没有进行标注的，是一个三维截图。

    在绘制前可以思考一下大概步骤：

    1：用什么族样板做标记族

    2、怎么做出标记族

    3、如何放置标记族

    4、有无简便方法

    一、管道标记

    1、新建—族—注释—公制常规标记

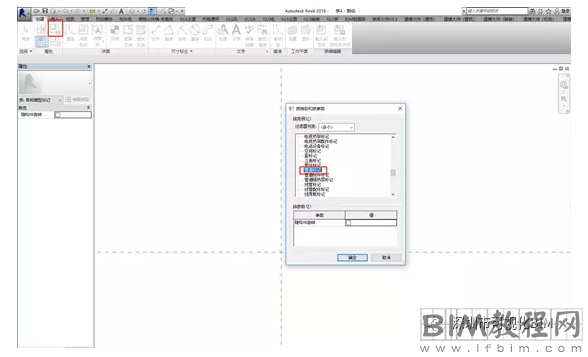

    2、进入样板后，首先浏览一下中间的红色字体，浏览完毕后，按照说明首先将族类别参数设置为“管道标记”，选择左上角的“族类别和族参数”，下拉至“管道标记”类别，点击确定。返回族样板，将红色字体删掉。

    3、开始进行绘制管道标记族。首先点击“创建-文字”工具栏中的“标签”选项，在空白处单击后进入“编辑标签”中，

    可以看到可用字段来源为“管道/管道占位符”这个是跟族类别参数是一致的，不同的族类别对应不同的可用字段

    4、然后选择左侧字段工具栏，滚动鼠标下拉，选择跟“管道标记”有关的字段，如“系统类型”，“尺寸”,”“中心标高”等，根据自己的需要选择字段即可。点击右侧绿色箭头添加完成后，对标签进行一些前缀的填写，使其更符合平常的标注样式，最后点击确定，一个管道标记族就做好了。

    如果你不需要三个参数名称在同一行，需要给它分个行，可以选择后面的断开，就可以分行了，点击空格，会让参数的间隔变宽

    如果在族样板里需要修改标签，，选中标签，在属性中有一个标签，编辑，点击就可以进入

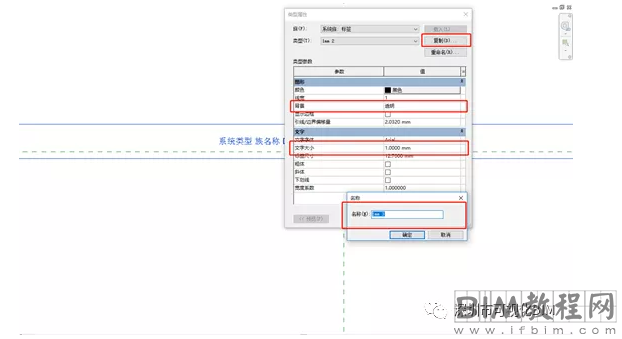

    在平面中，如果文字过大，可在编辑族—属性—编辑类型中，复制一个类型，修改名称，再把文字大小修改为与名称同样，点击确定，再把背景改为透明，这样就不会挡住管线了

    在属性中可以修改图形颜色、线宽、字体、标签尺寸等，有需要的可以自己进行修改，这里小编就不进行说明了

    5、最后将族导入项目中进行测试，选择右上角，“载入到项目中”，在项目中选择“注释”-“标记”工具栏中的“按类别标记”，就可以对管道进行标记了，如图所示，如果觉得注释不满意，可以点击“编辑族”，自己进行调整就可以了。

    下图这个是一个集中标记，是使用插件做出来的，如果有需要的小伙伴可以自己下载使用，插件名叫橄榄山。

    在管道的标记中，不止要标记平面的管道，还有立管，每一根立管都是有编号的，后面都带L，在绘制立管时需要给它添加一个注释，所以，在进行立管标记族的绘制时字段只需要选一个注释

    标注完成后可复制一个类型为立管标记族，以防和平面管道标记族混淆

    二、管件标记

    1、新建—族—注释—公制常规标记，进入样板后，把红色字体删除，把族类别改为管件标记，字段为管件

    2、创建—标签—编辑标签，管件常用“族名称”、“尺寸”等参数

    3、修改完后“载入到项目中”，在项目中选择“注释”-“标记”工具栏中的“按类别标记”，对管件进行标记

    （一般情况下不需要对管件进行标记）

    三、管道附件标记

    1、新建—族—注释—公制常规标记，进入样板后，把红色字体删除，把族类别改为管道附件标记，字段为管道附件

    2、创建—标签—编辑标签，附件常用“族名称””来作为参数，因为大多的附件会随着放置管径的大小而改变

    3、修改完后“载入到项目中”，在项目中选择“注释”-“标记”工具栏中的“按类别标记”，对管道附件进行标记

    备注：此处详细做法，下一次文章更新

    四、管道末端：管道末端属于管道附件中的一类，做法也和附件的做法一样，所以这里只展示图片

    五、机械设备标记

    1、有时候在平面中可以直接进行标注，如图

    2、这个标注是有些不完美的，但是可以修改，大家可以选中机械设备标注，点击上方编辑族，可直接进入到族样板中

    3、选中标签，点击属性项目栏中的标签编辑，修改字段为族名称，载入到项目中，就直接改变了，有没有觉得更简单些呢

    管道类型的标记差不多就是这些，标记族的绘制还是很简单的，只需要注意修改族类别和字段，文字大小的调整以及标注横平竖直、不可遮挡管线，其他的应该没有多大问题，接下来小编还会出风管以及桥架的标记，绘制方法也是一个道理，有兴趣的小伙伴可以提前尝试尝试。
