Revit教程：Revit特殊窗族制作方法—Revit如何在屋顶创建天窗？

    Revit作为BIM考试以及如今建筑项目中最常用到的BIM软件，需要我们不断精进与学习它的相关功能，今天就由小编来简单为大家分享一些Revit教程吧。

    在Revit中，窗族是放置在墙体上的，且无法放置在其他构件上。我们可以通过修改族类别和族参数的方式，扩展Revit中的族模板，将窗族放置在屋顶上。

    1.新建族，选择“基于屋顶的公制常规模型”作为族样板，Revit会提供一个默认的屋顶模型。

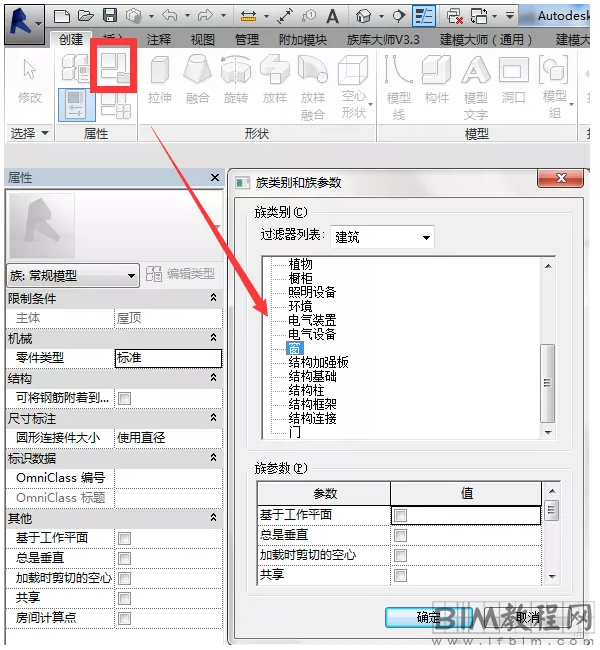

    2、单击“创建”选项卡上“属性”面板下的“族类别和族参数”，在弹出的“族类别和族参数”对话框中选择“窗”，单击“确定”退出对话框。

    3、修改族类别之后，族类型中会自动创建窗族中的“高度”和“宽度”等参数。

    4、使用“洞口”、“拉伸”等实体建模的命令，创建窗的模型，并添加对应的参数，使窗可以参变。

    5、将该族载入到项目中，我们可以看到该族只能放置在屋顶上。
