Revit软件教程:基于窗族Revit排砖建模教程—如何让Revit高效率排砖

    文章来源:BIM學習營

    许多初入职场的BIM工程师在没有掌握正确的Revit建模方法之前,可能感觉建模就是一项苦力活而不是一项技术活,建模时间往往只占70%,30%的时间用在模型应用处理上,加班熬夜是常有的事。

    尤其是当前主体建模不再是什么难题的时候,尤其是二次结构砌筑的时候越来越普遍利用Revit排砖,那么接下来我们分享一种常见的基于公制窗的排砖教程。


    传统砌体深化排砖是绘图者使用CAD软件通过二维想象进行排布,在墙面转角、两面或多面墙相互咬砌的位置,门窗洞口过梁的位置,构造柱等位置由于二维图形的局限性很难观察出排布是否合理。然而复杂区域砌体排布若出错又往往会连带边缘其他作业墙体,一旦问题出现再来修改势必会对实际施工周期造成影响,甚至会出现返工情况。


    利用Revit进行三维模拟建模,可将传统CAD砌体深化排布图进行检查优化,避免现场砌体出现的相关问题,同时排砖完成后即时出量,规避了传统统计计算错误、节约了统计上花费的时间。

    基本步骤:

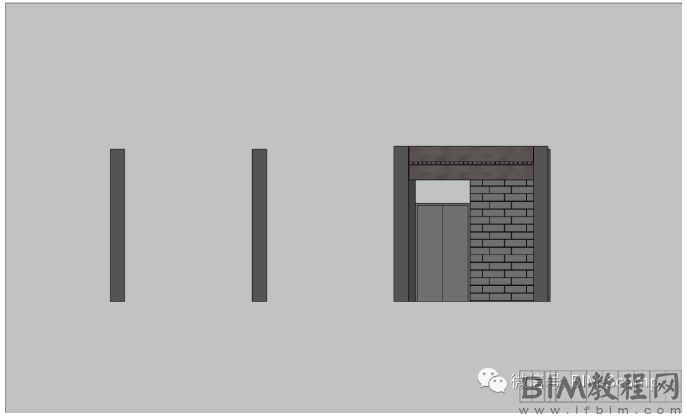

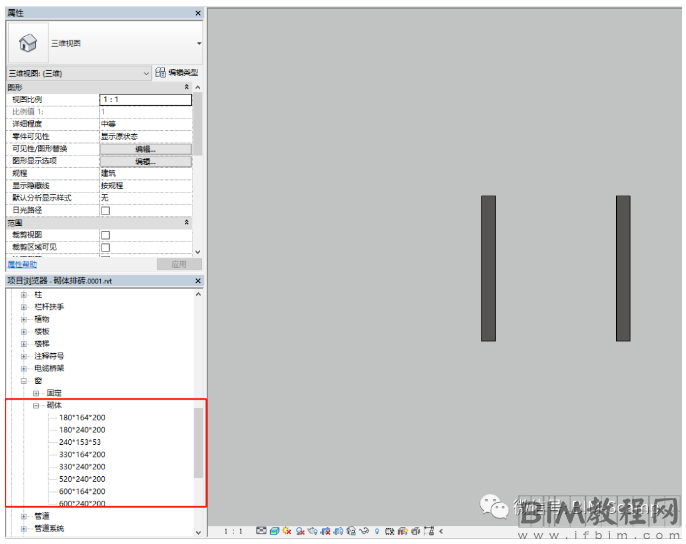

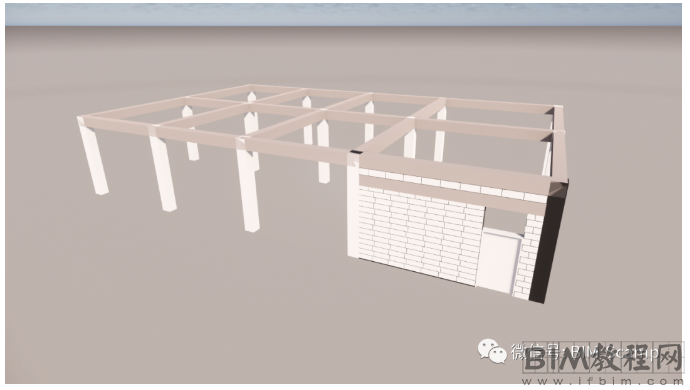

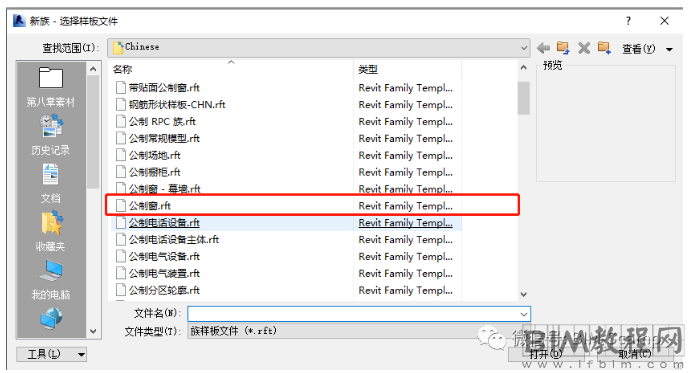

    步骤1、新建公制窗族,创建所需各种砖块尺寸的窗族。


    步骤2、在建筑→墙选项卡下,绘制墙体。

    步骤3、在墙体上用创建好加气块窗族进行放置,控制族与族之间的间距,利用墙体本身颜色当作灰缝。


    步骤4、修改加气块窗族宽度,放置不同尺寸的加气块;利用不同的剖面,可以对丁字墙等交接部位进行放置。

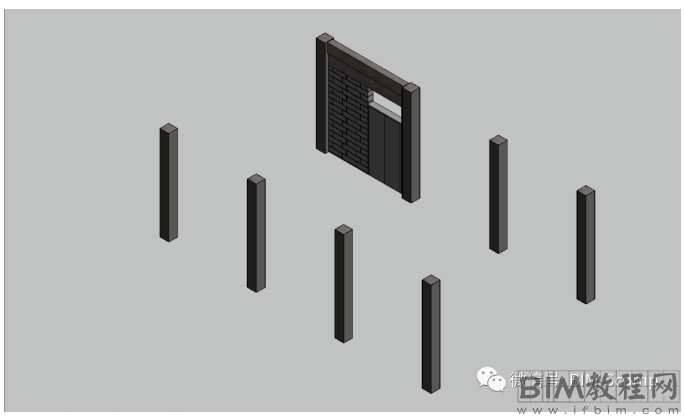

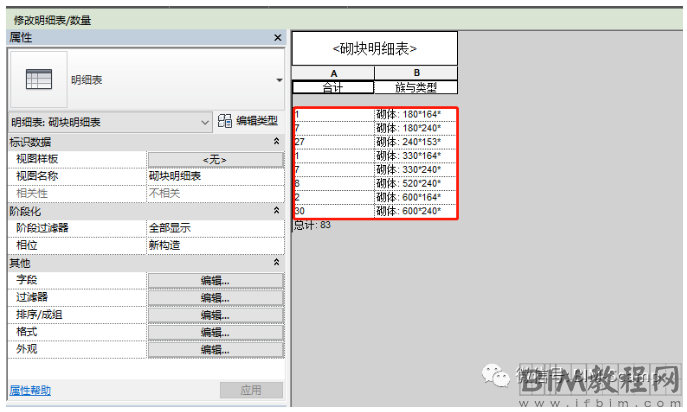

    步骤5、出明细表(可以对窗族进行注释标记对应墙体如:Q1,方便统计、筛选)。


    优缺点分析:

    优点:利用软件自带的“公制窗”样板参数设置及进明细表较为简单;在丁字砌和十字砌交界处,效果较好,与实际情况一致;门窗洞口可按实际情况进行创建。

    缺点:控制砖块间的间距来达到灰缝的效果,操作量较大;特殊部位修改,需手动对应砖块进行一对一修改。
