Revit中如何计算出管道长度?

目前,在BIM不断盛行的这个年代,设计建造中已经取得了一定的成果,BIM技术的迅速发展使得传统建筑业都在向信息化转型,这就需要一大批BIM专业技术人才,Revit中文网准备了BIM软件操作步骤,帮助大家早日进入到BIM专业技术这个国家急需人才队伍中来。

在施工现场时,对于机电管线量会进行统计,一般情况我们是在设计院图纸基础上进行统计,但是在Revit 软件中进行管线综合后图纸会有变动,那么我们也可以直接在Revit中进行一个量的统计,此处量指管线长度。具体操作如下:

第一步:先将管线综合后的模型在平面图中打开,将多余其他的相关内容隐藏。如图:

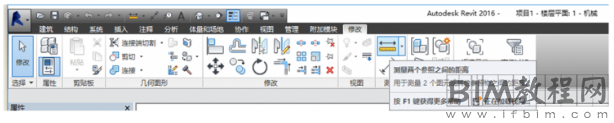

第二步:选择命令行里面修改面板下的测量。


第三步:选中在将属性上面一栏中链勾选中,这样就可以进行多段管道的测量,并且还可以显示出总长度(此处单位为mm)。将鼠标移动管线一段进行单击在,在将鼠标移动到管线末端。这里需要每段管线都要进行点击,即意味连续单击管线两端。


第四步:这样,如上图就是每段管道都进行测量,在总长度出就显示此三段管道的总长度,而且每段管道的长度在平面图中也显示出来。

此种方法,可以统计出管道的长度,除了这个方法还有就是通过明细表来给管道进行量的一个统计。
