在Revit中如何通过幕墙创建百叶窗？下面就为大家分析一下。
本次百叶窗的创建：是通过将轮廓族在幕墙竖挺中嵌入使用所创建的。
在将轮廓载入项目以后，对于幕墙属性的定义，是一个很重要的过程，这将直接影响我们所创建百叶窗的外形和可使用价值。
该模型创建步骤详解及“自动嵌入”命令的分析：
1.打开公制轮廓族，并绘制100mm*20mm的轮廓，作为帘片.并添加宽度与长度参数。
2.载入到项目中去之后，在项目浏览器中，右击矩形竖挺下的50*150mm类型，并复制创建百叶窗，双击后，将轮廓更改为我们所创建的轮廓族

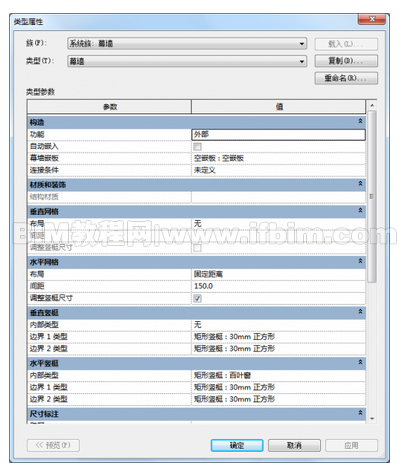

3.绘制幕墙，并将其参数，按照如图示更改参数（注意：这里面的空嵌板需要自己载入）
4.单击确定完成百叶窗的创建
选择使用“自动嵌入”的作用
若勾选在幕墙类型属性中勾选了自动嵌入，则幕墙会自动嵌入墙中。否则不会自动嵌入墙中。
顺便科普一张百叶窗构造图
